Подъемный кран (мини-кран) с электроприводом

При строительстве малоэтажных домов, дач, гаражей и др. необходимо мобильное грузоподъемное приспособление, способное не только поднимать груз (брус, доски, кирпич, блоки и т.д.), но и перемещать его на небольшие расстояния. Для этих целей был разработан, изготовлен и испытан мини-кран - подъемный кран грузоподъемностью 200 кг.
Кран может устанавливаться на уплотненном грунте, на перекрытиях, в оконных и дверных проемах.

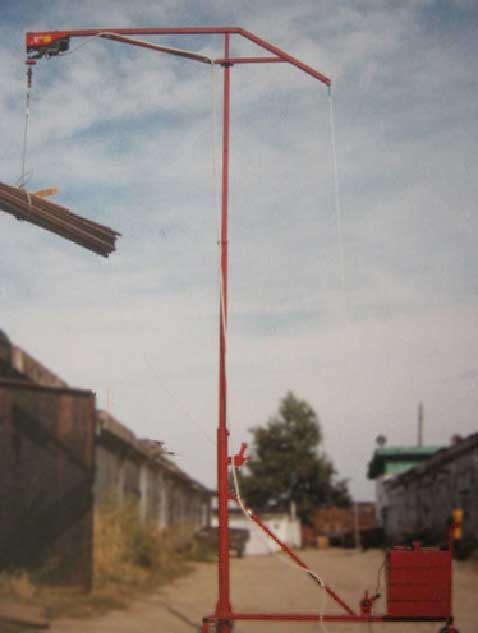

Мини-кран в работе

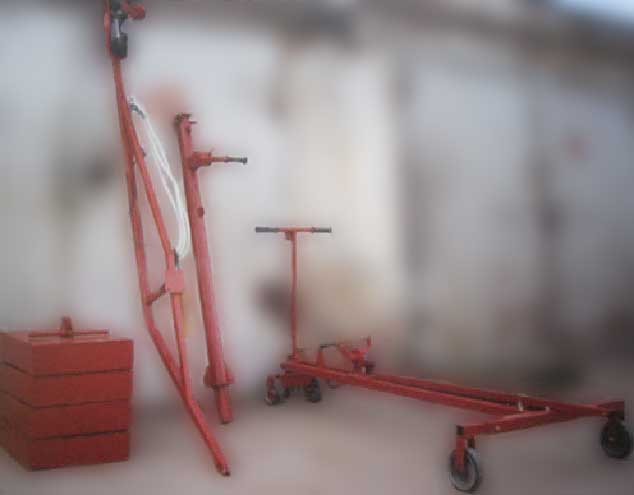

Мини-кран в разобранном виде

Устройство и принцип работы подъемного крана

Мини-кран состоит из четырех основных частей:

1. стрелы;
2. трехсекционной телескопической стойки;
3. тележки;
4. противовеса.

• На стреле закреплена электрическая таль РА250 грузоподъемностью 125/250 кгс.
• Стрела закреплена на телескопической стойке. Стойка вставлена в гнездо тележки и закреплена болтами.
• Для выдвижения секций служит тросовая лебедка, установленная на внешней трубе стойки.
• Фиксация секций осуществляется с помощью пальцев.
• На тележке установлена лебедка с оттягивающим тросом, служащие для предотвращения изгиба стойки.
• Управление электроталью осуществляется от кнопочного пульта.
• Противовес может быть выполнен в двух вариантах: наборный из бетонных блоков; насыпной в специальный короб. В проекте предложен насыпной вариант. В конструкции короба предусмотрены горловины для заполнения и опустошения короба. В качестве заполнителя может быть песок или гравий.
• Для повышения боковой устойчивости мини-крана при его максимальной высоте ширину крана можно увеличить с 870 мм до 1350 мм. Для этого передние колеса выполнены раздвижными.

Техническая характеристика подъемного крана

Состав конструкторской документации

1. чертежи и спецификации всех узлов и деталей изделия,
2. инструкция по сборке и эксплуатации подъемного мини-крана.

Документация выполнена на бумажном носителе и может быть отправлена Заказчику бандеролью в течение трех дней с момента оплаты.

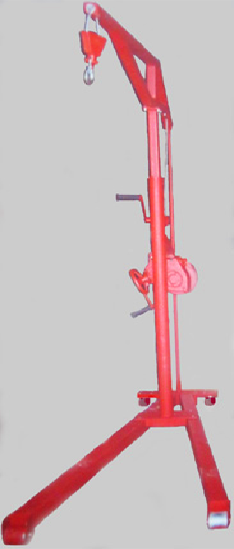

Подъемный кран (мини-кран) с ручным приводом

Строительный кран с ручным приводом (мини-кран) предназначен для погрузочно-разгрузочных работ, а так же для монтажа и демонтажа двигателей автомобилей и других работ.

Высота основания составляет всего 110 мм, что позволяет подкатить миникран под любой автомобиль или стеллаж.

В нерабочем положении миникран занимает мало места, поскольку телескопическая стойка позволяет поднять стрелу и не загораживать проход под ней.

Устройство и принцип работы миникрана

Миникран состоит из четырех основных частей:

1. стрелы;
2. двухсекционной телескопической стойки;
3. основания;
4. червячной лебедки.

Для выдвижения секций служит малая тросовая лебедка, установленная на внешней трубе стойки. Фиксация секций осуществляется с помощью пальцев. Для предотвращения изгиба стойки служит телескопическая штанга. Для повышения устойчивости при перемещении груз рекомендуется опустить на основание миникрана.
