Вращающиеся рекламные конструкции
3-х сторонние рекламные конструкции на стальной опоре, наиболее распространенный размер поверхности - 3х6 м.
Крутящаяся реклама:

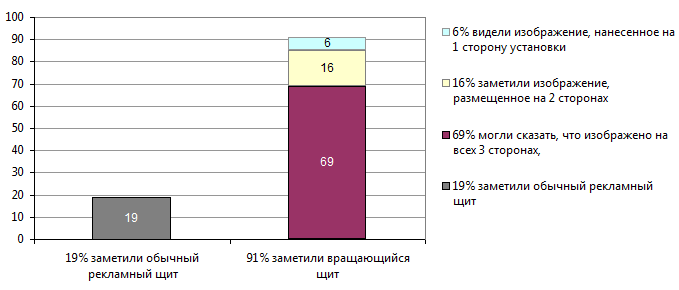

- Позволяет увеличить доход с одной рекламной конструкции.
- Размещение установок на перекрестках означает высокоэффективную работу на 360° и задействует максимальную суммарную аудиторию.
- Повышает эффективность рекламоносителя.
- Решает проблему перенасыщения городского пространства за счет эффективного использования рекламного места.
- Позволяет выделиться из кластера невращающихся щитов.
- Благодаря опорно-поворотным устройствам все три рекламных поля идеально «работают» на потенциальных клиентов.
Пакет конструкторской документации на щит размером 3х6 м - от 35 тыс. руб.
Изготовление – от 280 тыс. руб.
Возможно частичное изготовление - вращающего привода и других узлов.
Вращающийся рекламный щит
Превращение не вращающегося трехстороннего щита во вращающийся юнипол
Установка вращающих приводов на рекламные конструкции
Преимущества данной конструкции вращающего щита 3х6м
- полный пакет конструкторской документации для согласования с инстанциями;
- проверенное качество конструкции, работающей без нареканий на протяжении 5 лет (см. видео)
- цены ниже аналогичных разработок;
- масса поворотной части вместе с обшивкой всего 700 кг;
- мощность двигателя привода 0,2 кВт;
- устойчивость к внешним погодным факторам (температурным, ветровым и снеговым). Предусмотрена муфта, предохраняющая привод от повреждений при штормовых ветрах и позволяющая самоустанавливаться щиту не гранью, а ребром к воздушному потоку, тем самым, снижая нагрузку на щит.
- простота в обслуживании и упрощенный механизм вращения.
- возможность изменения проекта конструкции под требования заказчика в короткие сроки (размеры щита и т.д.);
- возможность приобрести как документацию, так и любую часть готовой конструкции;
- консалтинговая поддержка напрямую с автором-разработчиком проекта;
- малое потребление электроэнергии;
- упрощённый монтаж и обслуживание основных узлов конструкции
Проектно-конструкторская документация
- Документация выполнена с учетом всех требований для согласования в экспертных организациях. Проведены расчеты привода и всех несущих элементов конструкции при скорости ветра до 29,2 м/с (максимальная скорость для 2-го района).
- Основная среда проектирования – это программа КОМПАС 3D V7.
- Базовый проект вращающегося рекламного щита не предусматривает внешнее освещение граней щита. При необходимости возможна модификация проекта с выводом электроэнергии из внутренней части щита на внешнюю или наоборот (в зависимости от возможностей токоподвода на месте установки щита).
- Пакет конструкторской документации может быть отправлен (по желанию заказчика):
- Модернизация проекта под другие геометрические параметры щита осуществляется по техническому заданию Заказчика. Сроки проектирования и цена устанавливаются индивидуально.
б) в электронном виде (программа КОМПАС 3D V7);
в) в электронном виде (в текстовом редакторе).

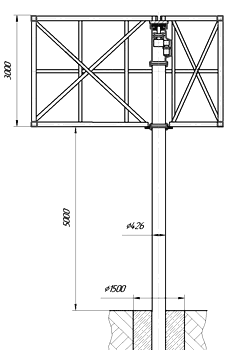

Техническая характеристика
| Размеры грани щита, м | 6х3 |
| Высота опорной стойки до края рекламного поля, м | 5 |
| Масса поворотной части щита, кг (без обшивки/с обшивкой) | 500/700 |
| Мощность двигателя, кВт | 0,2 кВт |
| Скорость вращения, об/мин | 1,875 |
| Диапазон температур окружающей среды, °С | ± 40 |
Электропривод
В качестве электропривода применен мотор-редуктор МЧ2-40/80М , производитель НТЦ «Редуктор» г.Санкт-Петербург.
Характеристика привода:
- двигатель - 0,2кВт, 1500 об/мин;
- общее передаточное число редукторов – 800;
- скорость вращения выходного вала – 1,875 об/мин.
Электропривод установлен в специальном переходном стакане с возможностью монтажа и демонтажа без снятия других элементов конструкции.
Соединение поворотной части щита с приводом осуществляется с помощью специальной фрикционной муфты, предохраняющей привод от повреждений при штормовых ветрах и позволяющей самоустанавливаться щиту не гранью, а ребром к воздушному потоку, тем самым, снижая нагрузку на щит.
Материалы и изготовление
Несущая конструкция щита изготавливается из профильных тонкостенных стальных труб квадратного и прямоугольного сечений. Использование этих материалов позволяет сделать конструкцию легкой, прочной и достаточно жесткой. Прямоугольный профиль труб облегчает подгонку элементов конструкции в узлах сварки.
Конструкция щита состоит из нескольких узлов: поворотной части (сам щит); привода; переходного участка стойки (вставка). Такая конструкция позволяет производить монтаж и демонтаж в многовариантном режиме: а) в сборе; б) вставка, затем щит с приводом; в) вставка + переходный стакан привода, затем щит, затем привод.
Обшивка каркаса щита может быть выполнена (по желанию Заказчика): березовой фанерой; плоским или профилированным листом из оцинкованной стали; пластиком или вообще без обшивки.
Для изготовления рекламного щита не требуются дефицитные материалы. Все детали изготавливаются на универсальном металлорежущем и сварочном оборудовании.
Превращение не вращающегося трехстороннего щита во вращающийся
Статические трехгранные щиты установливаются вблизи перекрестков дорог. Тем не менее, информационная эффективность рекламных поверхностей щита не одинаковая. Кроме того статическая конструкция по восприятию значительно проигрывает динамической. Предлагается превращение статического щита в динамический с сохранением основных элементов конструкции (сам щит; опора).
Технология модернизации статического трехгранного щита
Большинство конструкций имеют двухярусное крепление щита к опоре в верхнем поясе и нижнем поясе.
1. Щит снимается с опоры.
2.
В верхнем ярусе раскосов приваривается опорный фланец с ограничителем боковых перемещений. В нижнем ярусе приваривается специальный роликонесущий фланец.
3. В верхней части опоры устанавливается специальная вставка привода вращения (при необходимости опора обрезается на высоту вставки).
4.
Дополнительно на опоре (на уровне нижнего яруса щита) устанавливается специальный фланец, по которому будут катиться ролики.
5.
Щит монтируется на опору.
6.
Подсоединяется электропривод. Подводится электроэнергия (возможны два варианта: снизу вдоль опоры; сверху через токосъемники).
Щит превратился в динамическую конструкцию. При этом никакой потери прочности и жесткости не происходит, поскольку все несущие элементы практически сохранены.
Техническое задание
Для выполнения проектных работ Заказчик предоставляет Разработчику техническое задание, включающее:
- чертежи или фотографии щита с указанием габаритных и присоединительных размеров (диаметр опоры, размеры сечений раскосов щита, координаты поясов крепления щита к опоре);
- вес щита, желательную скорость вращения;
- наличие электроэнергии (напряжение), вид подвода электроэнергии (нижнее кабельное, верхнее воздушное).
Проект модернизации трехстороннего не вращающегося щита во вращающийся с помощью установки привода вращения и опорно-поворотных устройств. Изготовление привода вращения и опорно-поворотных устройств. Цена, сроки и объем работ - договорные.
Установка вращающих приводов на рекламные конструкции
Для повышения эффективности наружной рекламы логотипы организаций, рекламные многогранные тумбы, выставочные площадки и многое другое желательно делать вращающимися. Для этого необходим проект, включающий привод вращения и опорно-поворотные устройства, отвечающие требованиям прочности, жесткости и эстетики.
Пример использования вращающего привода (компания Акрилайт.ру):
Техническое задание
В техническом задании указываются:
- габариты, вес,
- желательная скорость вращения,
- особенности места установки рекламной конструкции,
- при установке конструкции вне здания необходимы дополнительные данные по максимальной скорости ветра в данном районе и более подробные сведения о месте установки (материалы, архитектурные особенности и др.).
Проект привода вращения на любую рекламную конструкцию.
Изготовление привода вращения и опорно-поворотных устройств.
Цена, сроки и объем работ - договорные
